產品 描述

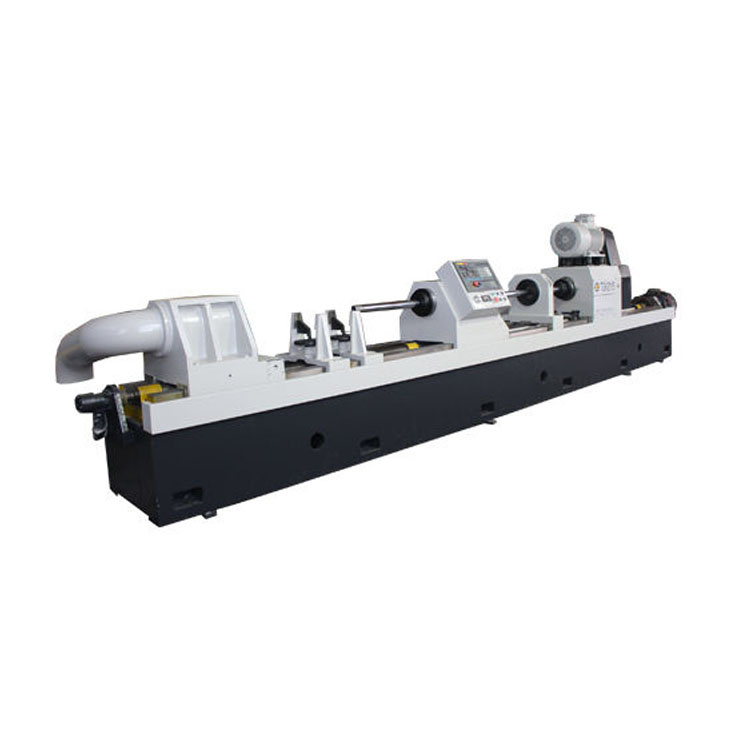

TGK2116*2M
| 項目名稱 | 參數 | |
| 工作范圍 | 鏜孔直徑范圍 | Ф35-Ф160mm |
| 加工深度 | 2000mm | |
| 工件裝卡直徑 | Ф200mm | |
| 鉆鏜桿箱主軸參數 | 中心高度 | 350mm |
鉆桿箱主軸前端錐孔 | Φ52mm, 前端錐孔:莫氏 6# | |
| 主軸變速范圍 | 50-1500r/min (伺服無極調速) | |
| 主軸輸出扭矩 | ≥500N.m | |
| 進給參數 | 進給速度范圍 | 5-1500mm/min (無級) |
| 托板快速移動 | 3m/min | |
| 精鏜精度 | IT8-IT9 | |
| 滾壓精度 | IT9-IT10 | |
| 工件鏜削表面粗糙度 | ≤Ra3.2μm | |
工件滾壓表面粗糙度 工件加工圓度 | ≤Ra0.4μm ≤0.029/200mm | |
| 電機容量 | 鏜桿電機功率 | 22KW |
| 進給電機 | 2.2KW 伺服電機 | |
| 壓壓泵站電機 | 2.2KW 交流電機 | |
| 冷卻泵電機功率 | 4KW | |
| 自動排屑電機功率 | 0.75KW | |
| 集中潤滑電機 | 0.125KW | |
| 頭架對工件的最大預緊力 | 20KN | |
| 冷卻系統流量 | 200L/min | |
| 其他 | 冷卻系統額定壓力 | 0.36Mpa |
尺寸 | （8000）X500X850 | |
| 毛重 | 約12T |
伺服
產品 特征
刮削滾光是取代普通深孔鏜床和絎磨機床的高新深孔機床，加工原理是應用深孔加工滾壓技術，是無切削加工工藝，刮削滾光機是把普通深孔用2-3次守序才能完成的工作，一次性干完，把粗鏜與精鏜溶于一體，利用推鏜一次完成粗精鏜，在鏜完后利用退刀的時機同時完成滾壓這道手續。通過屬性變形使內孔表面達到工件要求的表面粗糙度。
